An meinem Disco war der Schalter für das Rückfahrlicht kaputt. Ich hatte die Lampen geprüft, jedoch ohne Erfolg.
Im Elektrohandbuch ist zwar die Funktion beschrieben, und auch wo man den Schalter zu suchen hat, nicht jedoch die Demontage und Montage.

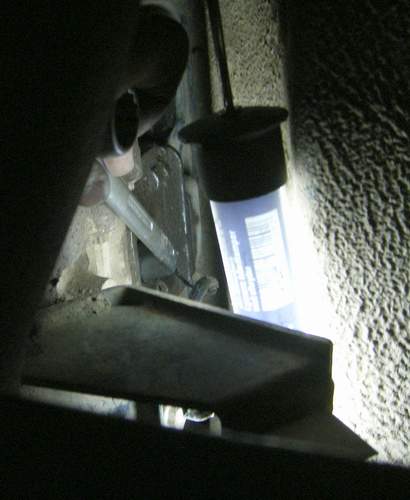

Der Schalter befindet sich fahrerseitig recht hoch am Schaltgetriebe. Die Fotos wurden auf dem Rücken unterm Wagen liegend nach oben fotografierend erstellt. Am unteren Rand ist der Getriebeträger zu sehn. Rechts der Getriebetunnel zum Fahrerfußraum. Oben, bereits heraus gedreht, der Schalter.

Am Schalter selbst das Anschlußkabel.

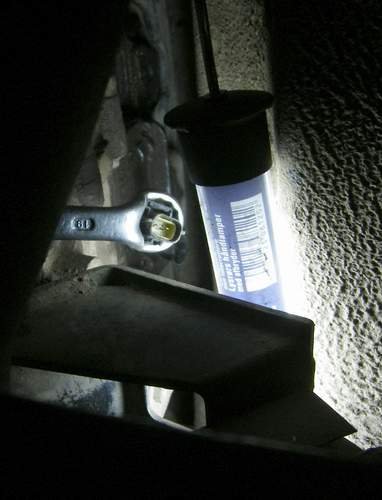

Für die Demontage/Montage benötigt man einen gekröpften 19er Ringschlüssel.

Der Stecker passt genau hindurch.

Nun kann man den Schalter lösen/festziehen.
