Wechsel
der Krümmerdichtung!

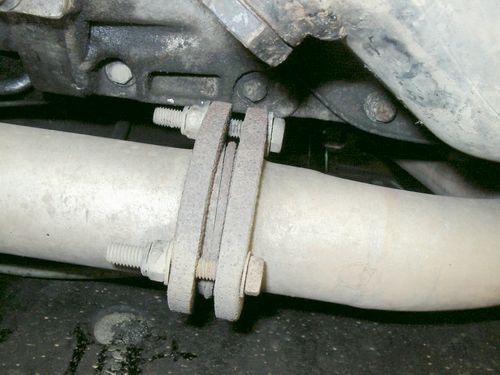

| Bevor
man die Krümmerdichtung wechseln kann, muss erstmal das Auspuff-Flammrohr
entfernt werden. Dazu wird dieser Flansch gelöst.
|
|

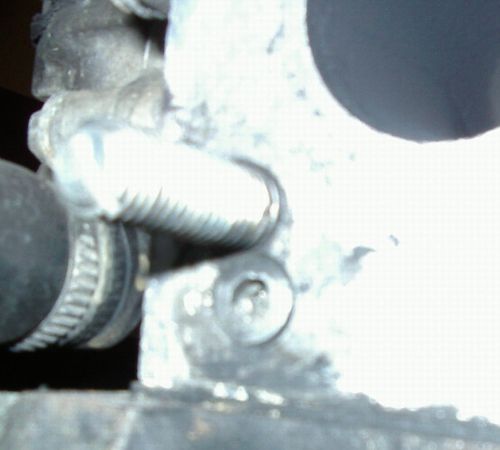

| Etwas
fummelig ist es, an diese Schraube seitlich am Motorblock zu kommen.
Besonders, wenn sie nachher wieder reingedreht werden soll. |
|

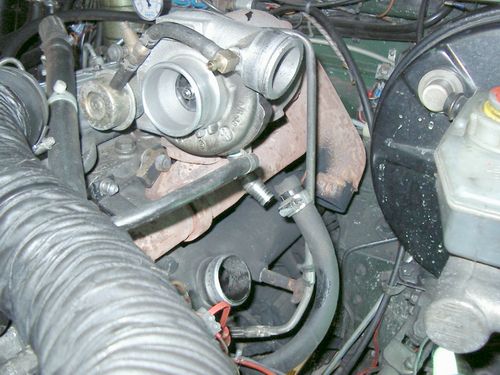

| Wenn
alle Schläuche und Rohrleitungen
demontiert sind, liegt der Turbolader mitsamt seinem Abgaskrümmer
frei. Darunter befindet sich der Ansaugkrümmer. |
|

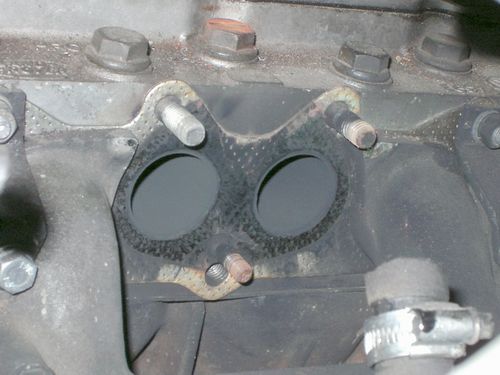

| Nachdem
der Abgaskrümmer abgeschraubt ist, ist die undichte Krümmerdichtung
zu sehen..
|
|
| Nun
wird auch noch der Ansaugkrümmer entfernt und die Krümmerdichtung
kann gewechselt werden.
Vor dem Auflegen der neuen Dichtung wird die gesamte Fläche mit Verdünnung
gereinigt.
|
|
Auch
am Abgaskrümmer sind deutlich die Undichtigkeiten zu sehen.
Über die gesamte breite wird nun ein Stahllineal gelegt, um festzustellen,
in wieweit sich der Krümmer verzuogen hat.
|
|

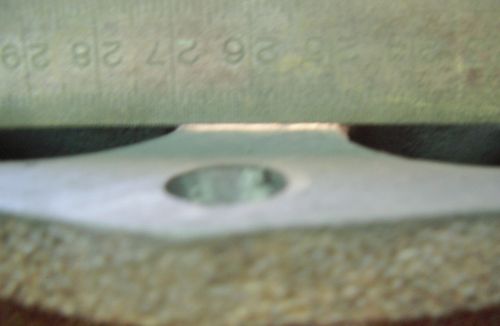

| Mit
einem Stahllineal kann man nun feststellen, ob sich der Krümmer infolge
der Hitzeeinwirkung verzogen hat. Hier ist ein Spiel von etwa 1mm zu sehen.
|
|

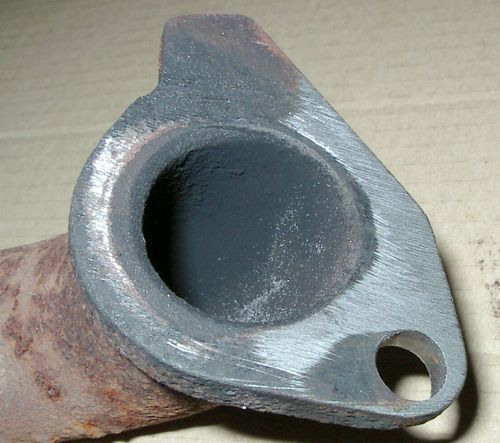

Mit
einer Feile werden die erhabenen Stellen abgetragen.
Jetzt kann mit einer neuen Dichtung alles in umgekehrter Reihenfolge wieder
montiert werden.
|
|
-----------------------------------------------------

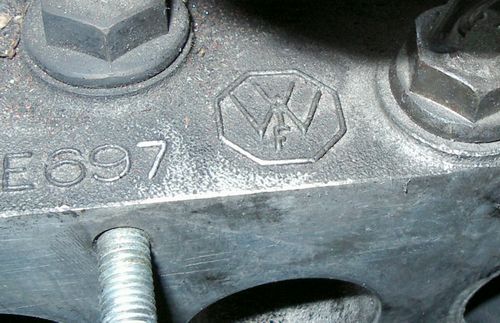

| Der
Abgaskrümmer scheint nicht zu diesem Motor zu gehören Vom Vorbesitzer
wurden deshalb neue Befestigungsbolzen gesetzt.
|
|

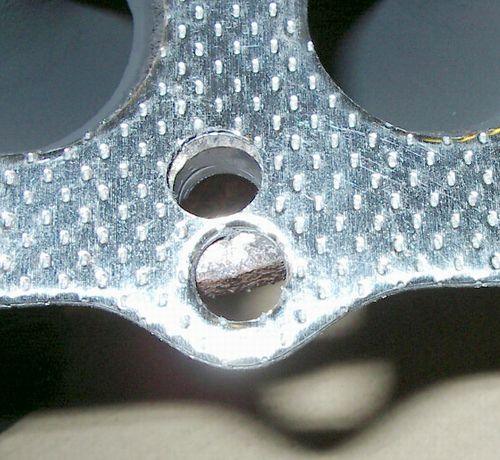

| Die
neue Dichtung muss ich dementsprechend anpassen.
|
|
| Ein
Blick in den Ladeluftkühler zeigt die Leckölrückstände
von der Kurbelgehäuseentlüftung.
|
|
